企業介紹

北京康吉森自動化技術股份有限公司成立于1999年，是國內安全及關鍵控制系統數字化解決方案企業和技術服務公司。發展至今，康吉森科技已累計向市場投運超過10000套控制系統，流程工業的客戶覆蓋率達90%以上。根據國際咨詢公司ARC機構報道，康吉森科技在國內透平壓縮機市場占有率高達70%以上。

應用領域

康吉森自動化一直致力于向石油化工、煤化工、天然氣管線、冶金、電力等行業提供具有國際先進水平的安全與節能優化整體解決方案，是一家集研發、工程項目執行、銷售與售后服務于一體的高科技公司?？导萍冀承拇蛟炝巳芷跀底只鉀Q方案，向廣大用戶提供ITCC、SIS、GDS、FGS、IMEC、ISOM、DCS、OTS、ITCM等全部控制系統及平臺，同時覆蓋現場儀表、生產執行層（MES）、遠程診斷中心及相關應用的全類型工業軟件。

工程服務

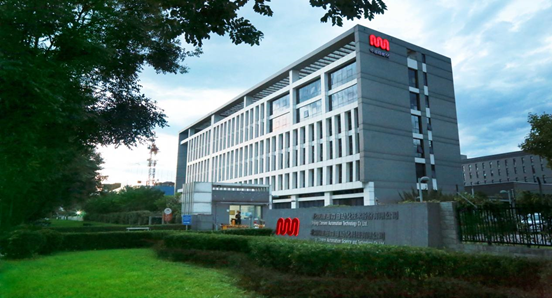

公司總部位于北京，同時在北京和西安設有兩個工程服務中心，其中北京集成FAT廠房占地面積6000平米，西安集成FAT廠房面積達2670平米。并且設有獨立的工程中心，近150位工程技術人員可以完成工程設計、軟件開發、硬件生產、系統集成、系統調試、用戶培訓等工作。公司在上海、廣州、南京、濟南、西安、沈陽、新疆等地設有銷售和售后服務分支機構，以便近距離及時響應和解決用戶在生產中遇到的問題。

產品創(chuàng )新

數字時代，康吉森自動化圍繞核心業務“安全及關鍵控制系統”，通過先進制造技術和信息技術的融合創(chuàng )新，構建了包括安全控制系統、DCS、流程工業核心工業軟件、工業互聯網平臺等全面的流程工業自動化產品譜系及數智化解決方案，為客戶提供“系統化、一體化、智能化、多樣化”的產品及解決方案，助力客戶實現提質、降本、增效、安全、低碳目標，為流程工業的數智化轉型升級保駕護航，為中國綠色低碳循環經濟發展注入新動能，推動國家碳中和目標實現。

優秀成果介紹

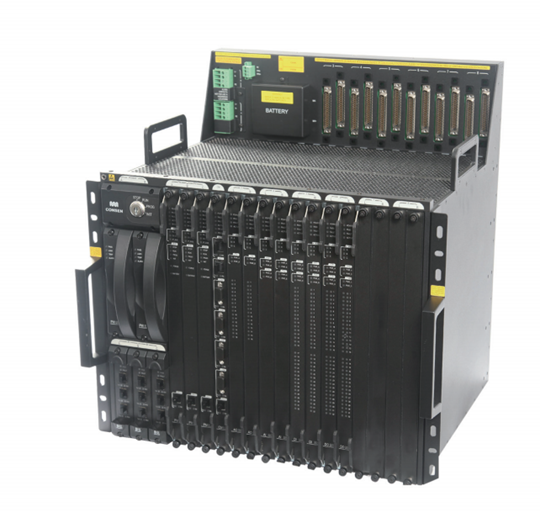

TSxPlus：新一代安全保護和關鍵控制系統

主要技術指標及功能特點

·更好的兼顧安全性和可用性

不同于工廠自動化領域的安全相關應用，流程工業中的誤停車帶來的經濟損失往往是用戶所不能接收的，所以過程自動化中的安全相關應用在確保安全性的同時更關注可用性。TSxPlus 采用了完全的三重化設計（2oo3D）, 降級模式為 3-2-1-0。這種架構和降級模式可以保證系統應用過程中在確保安全性的同時維持最大的可用性。

·靈活的多任務組態

快任務和慢任務在同一套系統中實現，如：ESD 任務周期 200ms，機組控制任務周期 20ms。

·更快速的系統響應時間

主控制器運算周期最短支持 5ms 配置，控制回路響應時間最短可小于15ms。這種更快速的系統響應時間能力給響應時間苛刻的控制回路提供了更好的平臺資源。

·靈活的硬件擴展拓撲

總線接口模塊對外包含3個光纖接口，供應商或系統集成商可以根據實際項目的需要選擇采用星型拓撲結構擴展遠程機架還是采用總線拓撲。由于項目的差異性，遠程機架與主機架的相對分布各不相同，靈活的拓撲可以幫助用戶盡量節省布線費用。

·獨特的系統集成方案

1. 集成的 HART 儀表管理方案

2. 專用的超速保護模塊

3. 專用的振動位移模塊

4. 專用的伺服控制模塊

·功能安全和信息安全聯合認證

TSxPlus 產品在取得功能安全認證的同時還取得了歐洲信息安全認證和美國信息安全標準認證?？梢酝瑫r(shí)滿足用戶對功能安全和信息安全的要求，為用戶構建全廠級的縱深防御體系提供了可能。

·電源質量監測功能

機架電源模塊具有電源質量監測功能，可監測系統輸入電源的過壓值、過壓次數、瞬態脈沖次數等數據，并上報至診斷軟件進行顯示。

典型應用

TSxPlus創(chuàng )新性地將超速保護和機械保護功能以卡件的形式集成在TSxPlus系統中，新的解決方案體積小、成本低、集成度高、性能更優。產品平臺及配套的各類應用控制軟件推向市場后獲得了用戶的廣泛贊譽，經過5年的不斷發展與創(chuàng )新，TSxPlus統在安全儀表系統和機組控制方面的應用已涵蓋油氣生產、儲運、石化、化工/煤化工、冶金等各個領域，客戶包括大型國家骨干企業，外資、民營企業及海外用戶，除了完成各類機組控制系統的改造更新以外，還為國內外知名主機廠配套完成新建項目機組的交付，各類機組控制系統超過200臺套。

產品重要性、產品獲獎及應用情況介紹

TSxPlus 系統是康吉森股份面向自動化流程工業應用開發的具有完全自主知識產權的安全及關鍵控制系統。

該系統通過了 TÜV 萊茵功能安全認證，滿足 IEC61508/IEC61511 中定義的 SC3 系統能力等級和 SIL3 安全完整性等級。依據 IEC61508/IEC61511/IEC50156-1 標準要求，TSxPlus 系統可應用于安全完整性等級為 SIL3 及以下的功能安全相關應用。

該系統同時通過了 TÜV 萊茵信息安全認證，同時滿足 IEC62443-4-1、IEC62443-4-2 國際信息安全標準中定義的SL1 等級要求和 ISA Secure EDSA 美國信息安全標準中定義的 Level1 等級要求。

機組智能管控平臺ITCM

康吉森機組智能管控平臺ITCM，集機組節能優化、機組故障分析、機組智能運維等功能于一身，實現了機組能耗可優化、故障可預測、數據可分析、設備可感知等業務應用，是機組智能管控、高效率安全運行的全方位得力助手。

主要性能特點

康吉森機組智能管控平臺 ITCM可實現設備便捷的接入、系統高性能:低代碼靈活擴展、系統開放性、資源彈性伸縮、安全可靠。

·便捷的接入：可接入汽輪機，壓縮機等各類設備數據。邊緣端支持眾多常用的設備采集協議，兼容200+工業設備通訊，并支持設備按照模型管理和接入。平臺支持MQTT和Kafka數據接入。

·系統高性能:平臺數據接入高性能：可根據實際現場需要，通過垂直、水平擴展滿足高并發的消息處理能力。數據顯示可支持毫秒等級的數據刷新。數據計算處理：根據實際的數據變化情況滿足高性能的計算處理。

·低代碼靈活擴展：現有解決方案提供低代碼的方式進行靈活擴展。各類監控報表和統計報表支持配置調整。2D&3D數字孿生實時呈現關鍵指標和虛擬仿真場域。

·系統開放性：第三方數據接入開放性：支持接入第三方系統或者數據庫的數據集成到平臺。集成方式：支持接口集成，數據庫集成，畫面集成。API開放性：豐富的RESTful API ，提供設備管理，設備監控，告警通知等數據的API，供深度開發整合。

·資源彈性伸縮：由于搭載了企業級容器云，可提供完整的資源管理和數據管理?？筛鶕F場實際使用情況進行資源的彈性伸縮調整。提供運維管理的操作界面，提高運維的易用性。

·安全可靠：數據傳輸安全：基于TLS加密協議傳輸。設備接入安全：支持一機一密、雙向證書認證。數據存儲安全：提供數據庫備份還原工具，保證數據存儲安全。

產品核心功能

機組智能管控平臺ITCM產品按功能分為基礎模塊和擴展模塊?；A模塊包括：機組節能管理、機組能效分析、控制性能評估。擴展模塊包括：機組報警管理、機組模擬仿真、控制系統監管、機組狀態監測、機組視頻監控等。

·ITCM-機組控制優化功能：通過ITCM機組控制系統控制算法，投用機組防喘振控制和性能控制，實現機組全自動高效率運行。

·ITCM-機組節能管理模塊：直觀展示機組節能效果，記錄節能降耗數據和能耗趨勢，結合機組節能優化控制算法，為用戶帶來可觀的經濟效益。

·ITCM-機組能效分析模塊：通過熱力學計算和大數據分析，跟蹤機組整體及各段運行功率和效率，提供能效分析工具，包括機組工藝流程、能效趨勢、能效對比分析等。用戶可根據現場不同類型機組進行參數配置，只需選擇機組屬性參數，并導入儀表數據和氣體參數，即可通過后臺算法實現能效計算。

·ITCM-控制性能評估模塊：通過控制算法，對機組主要控制回路控制效果進行分析評估，監督控制回路PID參數，并通過人工智能算法提供PID優化建議。

·ITCM-機組模擬仿真模塊：通過后臺流程模擬仿真驅動機組數字化模擬運行，實現機組操作與控制培訓、比武、故障分析、事故演練，程序校驗、參數模擬整定及工藝研究等功能。

·ITCM-機組安全聯鎖和機械保護功能：通過康吉森機組控制系統（SIL3安全等級）實現機組安全聯鎖功能；通過康吉森TSxPlus系統獨有的VPM卡件實現高頻信號直接采集，更加便捷的實現機組機械保護功能。

·ITCM-機組狀態監測模塊：實現機組狀態實時監測功能，包括汽輪機和壓縮機機械狀態和主要工藝狀態，提供軸系監視、趨勢分析、頻譜分析等工具，包括時域波形、軸心軌跡、FFT、全頻譜、全瀑圖、小波分析、短時傅里葉分析、經驗模態分解信號處理方法SLL-EMD（康吉森的發明專利）等。

·ITCM-機組報警管理模塊：實現機組報警的采集、統計、分析和管理功能，兼備機組第一事故報警功能，成為機組故障分析和報警處置的有效工具。

·ITCM-控制系統管理模塊：實現對機組控制系統運行狀態的全面監管，包括系統運行狀態、掃描時間、旁路點和強制點、系統報警、卡件工作狀態、卡件臺賬管理實用功能。

·ITCM-機組特護管理模塊：建立機組運維特護管理能力，實現機組日常運維、點檢、維修全方位解決方案，實現機組檢維修策略管理和優化，并與VR/AR技術結合，對機組維護和檢修提供數字化輔助能力。

典型應用

某煤化工裝置壓縮機組原為單回路控制器控制，康吉森實施控制升級優化。采用康吉森TSxPlus系統取代原來分散的儀表，實現了機組聯鎖、汽輪機調速、防喘振控制、汽輪機超速保、機械保護一體化管控，并增加ITCM數字化系統。通過增加反應壓力自動耦合控制汽輪機轉速及防喘振閥，即使在機組低負荷時也能實現壓（防喘振控制）線運行，工藝操作可根據工況調整設定點，機組控制系統就能實現全自動優化運行，達到了壓縮機的最佳工作工況和穩定運行。

產品重要性、產品獲獎及應用情況介紹

·實現機組運維可視化：ITCM平臺采用形象直觀的可視化技術來感知機組信息、組織現場生產管理活動。管理人員通過機組關鍵數據信息的圖形、圖表、色標等視覺信號，迅速而準確的作出判斷，將復雜的動態和靜態數據，如：機組能效監測、分析、跟蹤和調優等具體化、圖形化，促進機組管理的高效性。

·增強企業管理和決策：提升企業對全廠機組業務的數字化管理能力，包括：設備臺賬、備件管理、全周期運行監測、能效跟蹤分析、控制優化調整、故障分析、運維指導、機組模擬仿真、視頻監控、巡檢派工、遠程專家診斷等機組業務的全流程管理，為企業提供的業務決策和分析手段。

·提高企業快速響應能力：ITCM平臺可以協同企業云平臺建立暢通、靈活、具有快速分析和聯動能力的生產架構，提高企業對緊急事態的響應能力。

TSxElite：采用“解耦”設計理念的分布式控制系統DCS

主要技術指標及功能特點

靈活多樣的系統容量設計；滿足小、中、大型聯合裝置各類需求；單個工程項目支持多域設置，不同工程可以組合成一體化大型工程項目，并實現數據的安全、可靠連接。

系統總體規模容量、單機柜容量、單控制容量均位于行業前列。

系統特點

·高可靠性：基于安全系統設計與開發理念，全系統冗余容錯設計，全系列的診斷技術；穩定性、安全性、可靠性能夠滿足各類工業客戶要求。

·高兼容性：高速工業總線，系統容量大，結構布置靈活，擴展性好，能夠兼容各類型現場IO總線通訊技術。

·系統模塊化解耦設計：能夠獨立設計、組態、測試硬件、軟件以及HMI；極大提升用戶工程建設周期，方便工程組態、測試以及施工。

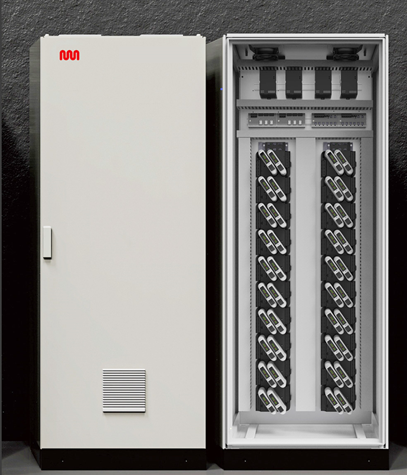

·系統獨特工業設計：充分考慮安裝、空間、功耗、容量、散熱、施工、測試等綜合因素；單控制、單柜容量（單柜最大80個模塊）處于業界領先水平。

·獨特的IO BUS設計結構：能夠實現跨控制器的IO總線互聯，滿足大型復雜工業物聯需求。

·高性能HMI設計：提供智能感知和快速定位、查詢、決策功能，幫助客戶提升生產率，實現安全生產。

·軟件平臺化結構設計：能夠實現客戶投資價值的長期性；便于用戶實現行業KNOW-HOW的積累與開發。

·獨特安全性設計：獨特系統組件安全性設計、網絡(luò )安全設計，并提供良好的網絡(luò )安全專業廠商的集成功能，有效應對內外部的網絡(luò )安全漏洞與攻擊。

產品重要性、產品獲獎及應用情況介紹

2022年6月，康吉森發布了完全自主知識產權的新一代分布式控制系統“TSxElite，鴻明”。TSxElite目標應用為煉油、石化、化工、煤化工、精細化工等流程工業大型聯合裝置的自動化控制，創(chuàng )造性地采用“解耦”的設計理念，將算法與硬件、控制器與I/O相互獨立，在傳統分布式控制系統基礎上可以大幅提高工程實施效率，縮短投運周期，提升企業效益，更好地滿足用戶需求。TSxElite的發布標志著康吉森具備了同時為用戶提供安全保護及關鍵控制系統解決方案和分布式控制系統解決方案的能力。
