2.2.1 2-WISE系統的設備分組與配置模型
帶供電電源(含通信功能)和不帶供電電源(僅供通信)的2-WISE系統，可按并聯式和串聯式進一步分組，分別構建成4種2-WISE系統配置模型，并規定了相互間的連接關系與接口形式。

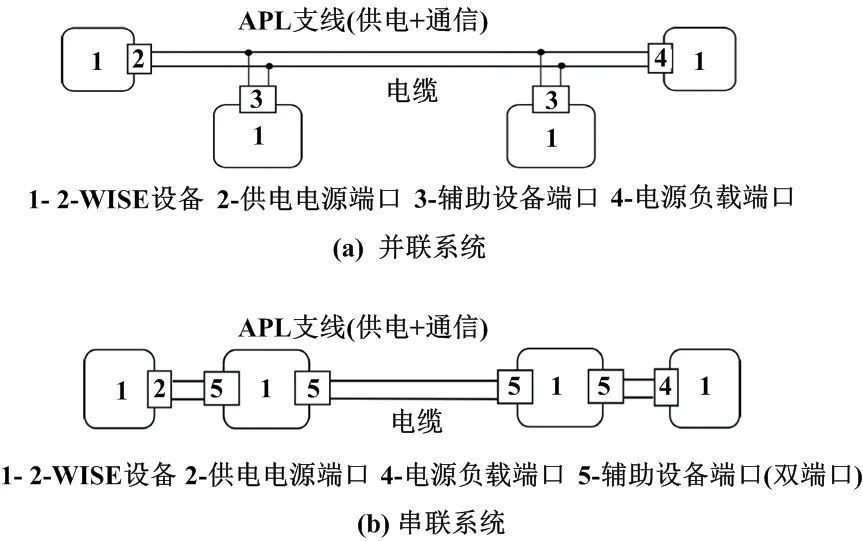

帶供電電源的2-WISE系統(含通信功能)如圖3所示。
圖3中：2-WISE設備是構成帶供電電源的2-WISE系統的所有設備的統稱，包括帶2-WISE供電電源端口的APL現場交換機(含本質安全關聯電路端口)、帶電源負載端口的APL現場設備(如壓力變送器、流量變送器、溫度傳感器等)，以及最多為2臺的帶輔助端口的APL輔助設備(2-WISE設備)。這里的輔助設備是指提供除通信以外功能的2-WISE設備，如終端網絡(luò )或電涌保護器等。

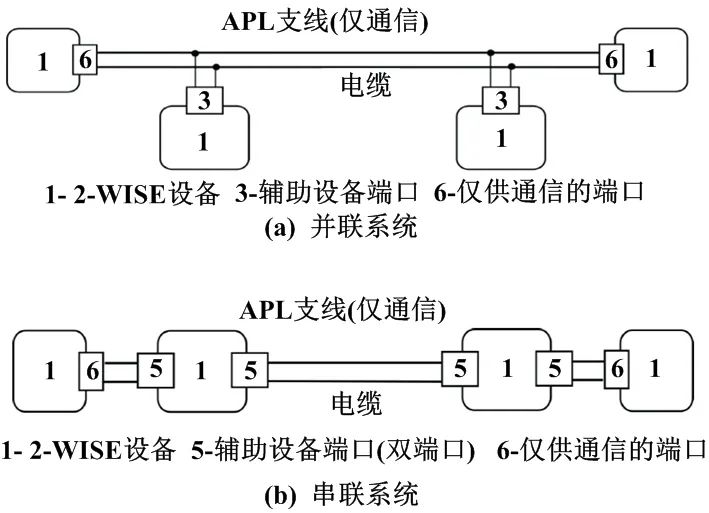

不帶供電電源的2-WISE系統（僅供通信）如圖4所示。
圖4中，2-WISE設備是構成不帶供電電源的2-WISE系統(僅供通信)的所有設備的統稱，包括帶2-WISE僅供通信端口的APL現場交換機(含本質安全關聯設備)和最多為2臺的帶僅供通信端口的APL輔助設備(2-WISE設備)。系統中配置了APL交換機的2個2-WISE僅供通信端口（即本質安全關聯電路端口）。這是為了實現環形冗余連接，以提高通信可靠性。
需要補充說明的是，圖3和圖4 中帶2個輔助端口的2-WISE設備所提供的2個端口在電氣上是連通的，只是物理上為了便于連接而設置了2組端口。因此，其本質上是1個端口。
2.2.2 2-WISE系統連接設備技術要求
除后文規定的2-WISE本質安全參數限值和相關要求外，2-WISE系統配置的所有設備必須同時符合GB/T 3836.1和GB/T 3836.4規定的相關要求。
如因系統功能需要，在2-WISE供電電源端口、電源負載端口或僅供通信的端口配置終端網絡(luò )(電阻-電容組合網絡(luò ))時，在配置電阻最小值為90 Ω時的有效電容不得超過2.2 μF，或按GB/T 3836.4有關串聯電阻保護時允許降低的有效電容要求選擇其他的電阻-電容組合。實際應用中，電阻值一般在90~102 Ω，電容應在考慮允差后介于0~2.2 μF之間。其中，電阻應滿足GB/T 3836.4中關于可靠元件的要求。
2-WISE系統中應接入內部等效電感和電容分別小于1 μH和1 nF的簡單裝置(即電氣參數嚴格定義且符合使用電路本質安全性能的電氣元件或結構簡單的元件組合)。接入的所有簡單裝置的總內部電感和電容應在分別小于10 μH和5 nF時不會(huì )影響2-WISE系統的本質安全性能。
(1) 2-WISE供電電源端口。
2-WISE供電電源端口用于連接APL現場交換機帶供電電源的輸出端口(即本質安全關聯電路端口)。因此，2-WISE供電電源端口的安全參數實際上就是APL現場交換機帶供電電源的輸出端口的本質安全輸出參數。其輸出特性可以是采用電阻限流的線性輸出特性，也可以是采取其他限流方式(如晶體管限流等)的梯形或矩形輸出特性。
在考慮直流供電電壓和可能的通信電壓情況下，供電電源端口的最大輸出電壓U0應大于等于14 V且小于17.5 V。對于具有線性輸出特性的供電電源端口，最大輸出電流Io應根據GB/T 3836.4標準規定的要求確定，但不應超過380 mA。對于具有矩形輸出特性的供電電源端口，Io應滿足最大輸出電流要求。矩形輸出特性電源端口允許的最大輸出電流如表1所示。
表1 矩形輸出特性電源端口允許的最大輸出電流
注：從IIB級的最上面2組數據可導出最大輸出功率為5.32 W。
供電電源端口的最大輸出功率Po不應超過5.32 W，且最大未保護的殘余電容和電感應分別不大于5 nF和10 μH。
包括供電電源端口在內的所有與2-WISE系統連接的設備端口可以對地浮空或與地連接，但均應符合GB/T 3836.4的相關規定。系統配置時，應避免多點接地，或采取等電位接地系
統，以防止因地電位差而產生影響本質安全防爆的地電流。
(2)2-WISE電源負載端口和輔助設備端口。
與2-WISE系統連接的電源負載端口和輔助設備端口，無論其安裝在危險場所還是安全場所，都應滿足參數限值，并且符合GB/T 3836.4規定的相關要求。2-WISE電源負載端口和輔助設備端口本質安全參數限值如表2所示。表2中：Ui為最大輸入電壓；Ii為最大輸入電流；Pi為最大輸入功率；Ci為最大內部電容；Li為最大內部電感；Il為最大漏電流。

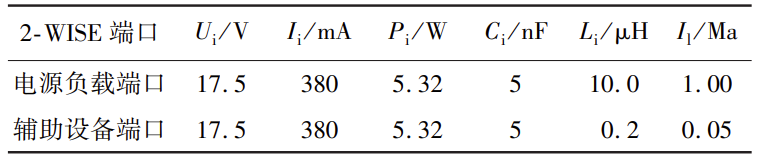

表2 2-WISE電源負載端口和輔助設備端口本質安全參數限值
注：上述限值適用于所有設備組別。
按照GB/T 3836.4的規定，在正常工作和故障條件下，電源負載端口和輔助設備端口應是無源的，即連接端子上除了具有不大于表2規定的漏電流外，不應施加任何能量到2-WISE系統中。
對于A(yíng)PL電源交換機本質安全輸出端口不足以滿足像執行器、電磁流量計等供電功率需求的現場設備，可配置其他形式的附加電源(如電池等)供電。此時，應對APL現場設備的端口電路采取可靠的電能量隔離措施(如采用光電隔離技術等)，以確保這些設備附加供電電源的能量傳送到2-WISE設備端口。相應地，這些具有額外供電的設備可能已無法整體滿足本質安全要求，須進一步采取其他防爆技術措施，如隔爆、增安、澆封或無火花防爆技術等，以確保這些獨立供電的APL現場設備的整體防爆性能穩定。
